Localisation des réseaux
Cise TP est certifiée en Détection et Géoréférencement depuis novembre 2017. La détection permet de repérer ou de vérifier la présence de réseaux dans le sous-sol et de déterminer leur emplacement avec précision. Cise TP est qualifiée pour localiser des réseaux enterrés de toutes natures par des techniques non-intrusives grâce à du matériel adapté (radar géologique, méthode électromagnétique, méthode par sonde). Le géoréférencement vise à tracer les réseaux enterrés et aériens, les ouvrages de génie civil et des repères visibles dans l’environnement pour les porter sur un fond de plan cartographique. Suivant les contraintes du site, Cise TP détermine la meilleure technique de relevés (relevés manuels, photogrammétrie, relevés par GPS, Station Total) pour ensuite traiter les données avec des logiciels de DAO spécialisés.
Détection et Géoréférencement
Dans le prolongement des DICT (Déclaration d’Intention de Commencement de Travaux) transmises aux différents concessionnaires, Cise TP effectue une première visite sur site afin de visualiser les réseaux et affleurants selon le retour des DICT.

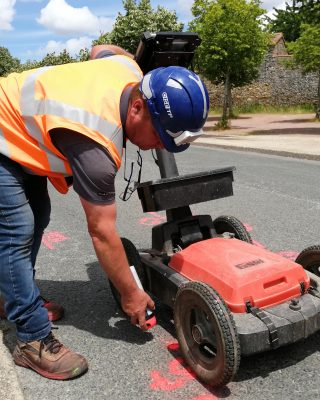

Après cette visite, Cise TP détecte les réseaux types électriques (BT, HTA, éclairage public), télécom et tous réseaux conducteurs (acier AEP, Gaz..) à l’aide de divers outils tels que le RD8000. L’utilisation d’un géo radar est nécessaire pour la détection des réseaux non conducteurs tels que AEP (PEHD, PVC..), Gaz (PEHD), Assainissement.

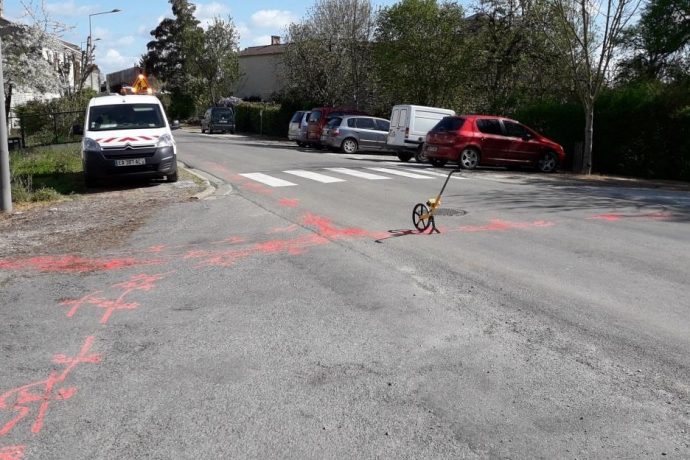

Le marquage au sol est réalisé en fonction du code couleur avec les profondeurs des réseaux détectés.
Le collaborateur Cise TP, équipé d’une canne GPS avec tablette réalise le levé géoréférencé des réseaux détectés avec la prise des points sur site en renseignant la profondeur et le type de réseau, une fois le levé effectué, les données sont transmises sur un logiciel type Autocad pour la réalisation du plan.
Enfin un rapport est réalisé, reprenant :
- la règlementation et la législation de la détection,
- les informations du chantier,
- la méthodologie de détection et présentation des outils,
- les photos du traçage effectué,
- les types de réseaux détectés,
- les points particuliers,
- nos recommandations.
